産品系列：波峰焊
産品型号：TBL型
重要特性：
1、适用無鉛制程
2、最大焊接寬度350毫米
一、機身與整機
1、外型尺寸：4000×1350×1650
2、表面處理：靜電噴塑，顔色淡灰。
3、觀察與維護：三窗式配置
4、結構：以冷軋鐵闆成型焊接整體結構
5、設備排煙口：機器上方,前後各一
6、使用電源與功率：3Φ380V±5%,50HZ
二、助焊機噴塗系統
1、噴劑噴頭：日本MEJI，使用量易控制
2、噴頭移動方式：步進電機，噴敷均勻,焊後可達到免清洗效果,符合環保要求。
3、助焊劑槽選用不鏽鋼材質制作，耐腐耐用。
三、PCB輸送系統
1、導軌：大噸位鋁擠壓線加工的鋁合金導軌，直線度好。(公司開模專 業制作)
2、型式：兩根支撐軌、二根傳動軌，保證傳動受外力減至最小，并且支撐軌中間(jiā$n)有預應力支撐裝置，調整焊接角度與使用時抵抗軌道所受外力，保證軌道直線度與壽命。
3、PCB指爪：钛合金鏈爪
4、速度：0.5—2.5米/分鐘，電子調速與顯示。
5、調寬方式：入端調節手輪。
四、預熱系統
1、加熱區：長度1800毫米；溫度曲線平穩，PCB不易變形，提升焊接效果。室溫~150度設定。
2、加熱方式：遠紅外陶瓷黑晶加熱器并排加熱，升溫快，且溫度均勻，并帶保護φ罩和保溫罩,熱效率是目前業內設備最高。
五、波峰焊爐
1、波峰形式：前波為擾波，後波為平波。
2、爐體保溫及材質：保溫材料厚度50毫米
3、波峰驅動：變頻馬達直接出力，杜絕用皮帶傳力帶來可能打滑影響波峰穩定因素，高度5--10毫米₹調節。
4、錫爐維護：手輪搖動即可移出錫爐，操作方便。
5、加熱方式：多組不鏽鋼加熱器，錫爐最高加熱溫度300度
6、錫爐容量：約400公斤
7、波峰全自動控制，要PCB闆過錫鍋時，波峰工作，沒有PCB闆時，波峰不工作，有(yǒu>)效的節省了焊錫。
六、清洗系統
1、鏈爪清洗：左右毛刷式清洗，清洗液為酒精，循環使用，帶儲藏液槽。
七、觸摸屏控制 |
|

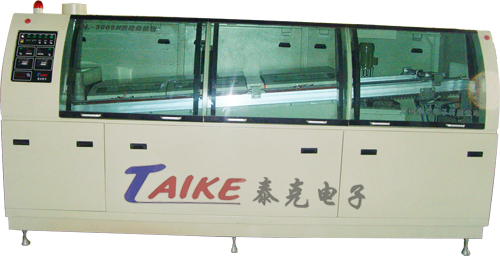

TBL 型波峰焊接機
